Разработкой МШВП ООО «АПКБ» занялось в 2017 году по техническому заданию на проведение составной части опытно-конструкторской работы (ОКР).
МШВП преобразует вращательное движение в поступательное и может использоваться для перемещения рулевых поверхностей в ракетостроении.
Разработка ведётся в рамках программы импортозамещения. Получилось уникальное по техническим характеристикам изделие с увеличенным ресурсом работы передачи, в отличие от швейцарского аналога.
На последующих этапах проведения составных частей опытно- конструкторской работы (СЧ ОКР) будут изготавливаться увеличенные партии деталей. Серийный выпуск МШВП планируется после окончания ОКР в 2021 году.

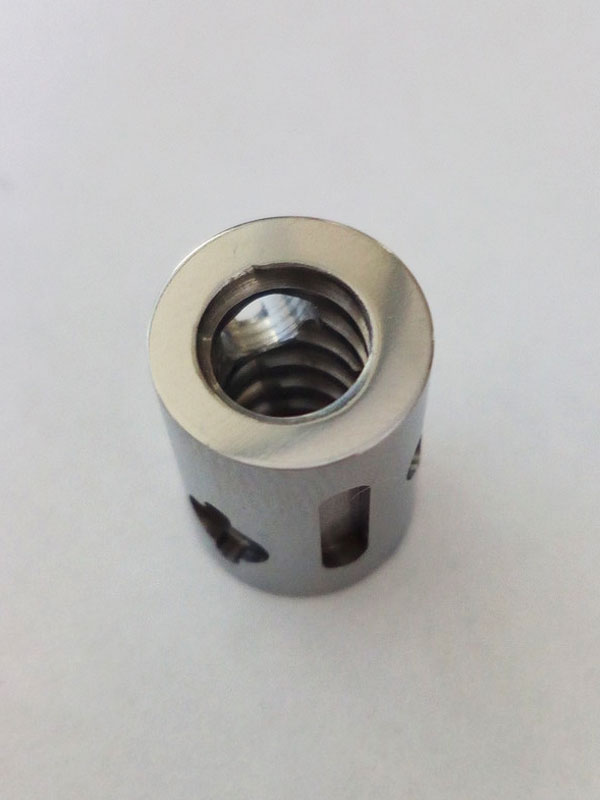

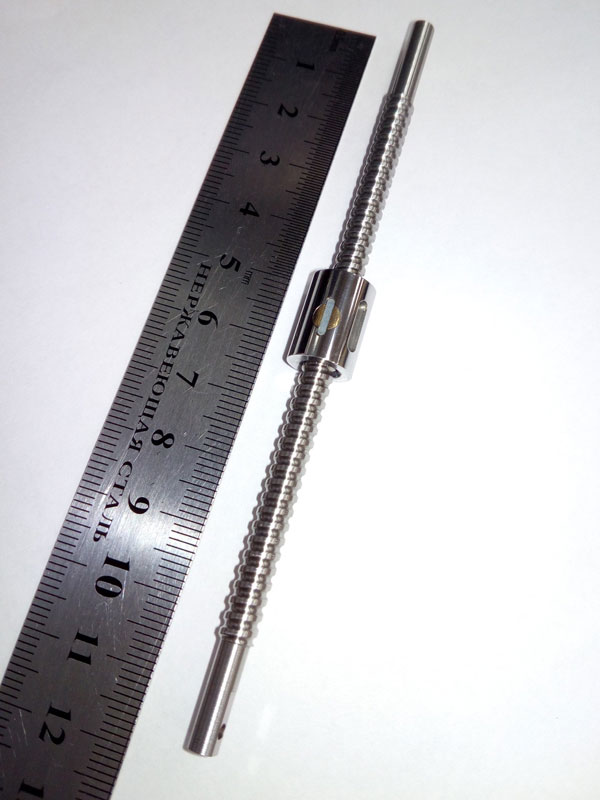

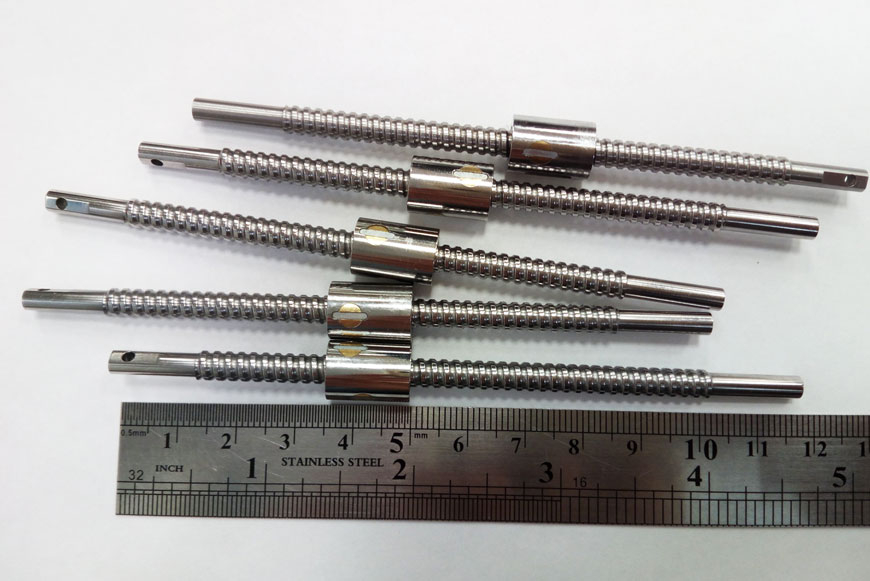

.jpg "Фото: oooapkb.ru")
Характеристики МШВП:
|
№ |
Параметр |
Значение |
|
1. |
Максимальная скорость вращения гайки, об/мин. |
3000 |
|
2. |
Шаг винта, мм |
2±0,01 |
|
3. |
Осевой люфт в передаче, мм (при температуре + 20 °С при наличии смазки в штатном количестве) |
0,01 – 0,02 |
|
4. |
Статическая осевая нагрузка, Н |
600 |
|
5. |
Точность хода, мм/мм |
0,1/300 |
|
6. |
КПД (расчётный), не менее |
0,9 |
|
7. |
Момент поворота гайки на винте без нагрузки (при температуре +20 °С при наличии смазки в штатном количестве) не более, мН*м (по всей длине резьбовой части винта) |
0,05 |
